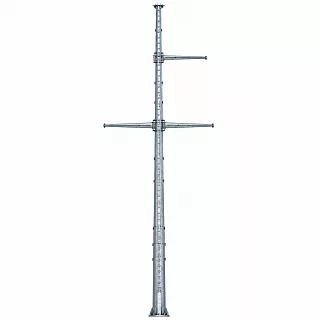

УАМ35-6

Описание

Угловая анкерная многогранная опора ЛЭП УАМ35-6 предназначена для применения на воздушных линиях электропередачи напряжением 35 кВ в анкерных узлах и на участках поворота трассы, где на конструкцию действуют значительные продольные и поперечные усилия от тяжения проводов. Опора разработана по проекту 22.0098 ОАО «НТЦ электроэнергетики» и применяется при строительстве и реконструкции распределительных сетей 35 кВ.

УАМ35-6 относится к стальным многогранным опорам анкерно-углового типа и выполняется в четырёхстоечном исполнении. Такая пространственная схема обеспечивает повышенную устойчивость и надёжное восприятие нагрузок при несимметричном тяжении проводов и на поворотах линии. Многогранные стойки изготавливаются из листовой стали методом гибки с последующей сваркой продольных швов, что позволяет получить жёсткую и технологичную конструкцию.

Высота опоры может составлять 12 500 или 18 600 мм в зависимости от проектного решения, высота до нижней траверсы — 10 500 мм. Выбор высоты определяется требованиями по габаритам, изоляционным расстояниям и условиями конкретной трассы. Сечение стоек 750/346 мм (и элементы сечением 200 мм в составе конструкции) подбирается по расчёту и формирует надёжную несущую систему.

Секции стоек соединяются телескопическим способом: верхние устанавливаются на нижние с расчётной длиной захода. Такое решение формирует жёсткие бесфланцевые стыки, сокращает количество болтовых соединений и упрощает монтаж. Телескопическая схема также удобна с точки зрения транспортировки и складирования.

В состав поставки обычно входят стойки, траверсы, узлы крепления изоляторных гирлянд и комплект метизов. Конкретная комплектация определяется рабочей документацией ВЛ 35 кВ. Конструкция может адаптироваться под применяемые марки проводов, схемы анкерного крепления и расчётные нагрузки.

Монтаж УАМ35-6 выполняется на фундаменты, параметры которых назначаются проектом с учётом грунтовых условий и усилий от тяжения проводов. Четырёхстоечная схема повышает устойчивость в анкерных узлах и на углах поворота трассы. Сборка элементов обычно проводится на земле с последующей установкой опоры в проектное положение грузоподъёмной техникой.

Антикоррозионная защита выполняется методом горячего цинкования. При необходимости применяется дополнительное порошковое или полимерное окрашивание для эксплуатации в более агрессивных средах. Комплексная система защиты обеспечивает нормативный срок службы до 30 лет.

По практике эксплуатации анкерно-угловые многогранные опоры такого типа демонстрируют стабильную работу ВЛ 35 кВ на ответственных участках и обладают прогнозируемым ресурсом службы.
